돌입전류(In-rush current)는 장비가 Power-up 될 때 순간적으로 증가하는 전류로써 순간 최고치가 정상운영에 필요한 전류의 2~3배에 이르다가 즉시 정상 상태로 복귀되는 과도전류를 말합니다. 이러한 과도전류는 다수의 장비가 동시에 Power-up 되는 경우 과전류차단기(Circuit Breaker)의 오작동을 초래하며 그에 따른 강제적 전원차단으로 인하여 시스템이 down되는 결과를 초래하게 됩니다. 이러한 돌입전류로 인한 피해를 방지하기 위해서는 장비를 하나씩 순차적으로 Power-up 시켜주는 순차전원공급기(Sequence Power Supply)가 반드시 필요한데, 센트리매니저는 돌입전류 피해를 방지하기 위한 순차전원공급기능이 있어 여러 대의 장비를 안전하게 부팅 할 수 있습니다.

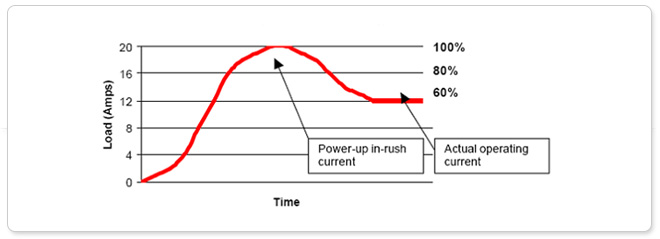

- 안전성을 고려하여 사용할 수 있는 장비는 12대(실제 사용 전류가 1 Ampere인 장비의 경우)
- 최소 8 Ampere (40%)의 여유분이 필요

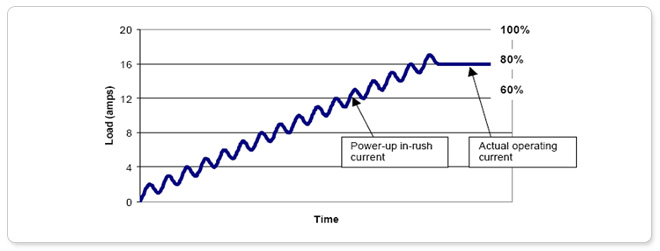

- 안전성을 고려하여 사용할 수 있는 장비는 16대(실제 사용 전류가 1 Ampere인 장비의 경우)
- 4 Ampere (20%)를 안전을 위한 여유분으로 확보
센트리매니저에는 전원분배기능이 내장되어 있어 Rack을 위한 별도의 전원분배 장치가 필요 하지 않으며, 분기회로보호(Branch Circuit Protection)를 위한 새로운 UL 60950-1규격의 요구조건을 모두 충족하고 있습니다.
주회로를 다시 여러 개의 회로로 나누었을 때, 주회로에서 분기되어 나뉘어진 회로를 분기회로(Branch Circuit)라 말하는데 센트리매니저는 이 분기회로를 Fuse 또는 과전류차단기(Circuit Breaker) 등의 OCPD(과전류보호장치 : overcurrent protection device)를 사용하여 과전류로부터 장비를 안전하게 보호하고 Rack System 전체가 동시에 Down되는 것을 방지합니다.
장비의 실제 사용 전류량을 암페어(Ampere)단위로 현장에서 실시간으로 측정이 가능하며, 원격지에서의 모니터링기능을 지원하기 때문에 효율적인 Power Planning을 통하여 전체 Network Rack System의 가용성을 높일 수 있습니다. 또한 SNMP Trap을 이용하여 고가의 장비를 과부하(overload)로 인한 피해로부터 안전하게 보호하여 최대 부하 혀용치 까지 사용할 수 있도록 도와줍니다.
-

전산 장비의 신규 설치 시, 즉시 증가한 전력소비량을 현장의 설치 기술자가 알 수 있으므로 Circuit의 과부하 위험 없이 안전하게 장비를 설치 할 수 있습니다.
- 장비의 증설 또는 설비의 확장 시, 안정성 높은 계획 수립이 가능합니다
센트리매니저는 데이터센터의 관리자에게 온도, 입력부하, UPS 상태 등의 주요 운영 파라메터를 기반으로 Switched CDU의 전원 아웃렛을 자동으로 관리하는 기능을 제공합니다. Switched CDU의 각각의 아웃렛은 이러한 파라메터 중 하나 또는 다수의 요인에 의해 제어될 수 있는데, 만약 온도 또는 부하 전류가 지정된 임계치를 벗어나거나 UPS에 전원 공급이 중단되어 배터리로 전환될 경우, 중요 장비의 가동시간을 늘이고 안전하게 보호하기 위해 부하의 일부 또는 전부를 자동적으로 줄일 수 있습니다.
센트리매니저는 Rack System의 전원을 원격지에서 제어 할 수 있어 지리적으로 분산된 네트워크장비를 중앙에서 효율적으로 관리할 수 있으며, 네트워크 장비의 Lock-up 또는 Fail 발생시 A/S를 위한 인력의 직접적인 현장출동을 최소화하고, 신속한 장애복구를 통하여 고객의 불만과 시간적ㆍ금전적 손실을 최소화 할 수 있습니다. 또한 센트리매니저의 안전한 원격관리 인터페이스는 네트워크 관리자에게 개별ㆍ그룹별 아웃렛의 정보는 물론 Rack System의 온ㆍ습도 정보, 장비의 전원정보 등 다양한 정보를 제공합니다.

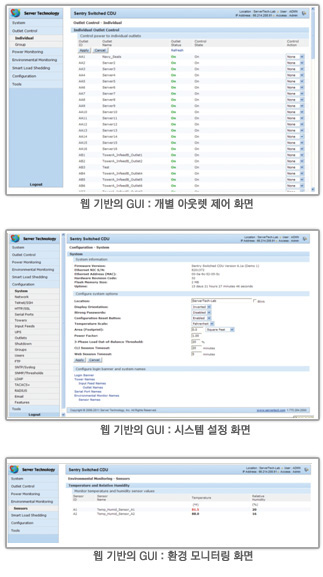

- 안전한 GUI 기반의 환경설정
- 온도(섭씨/화씨) 및 습도(%) 모니터링
- 인증, 설정 변경 및 시스템 이벤트의 기록
- SNMP 또는 이메일 통지
- SYSLOG 로깅 프로토콜 지원
- FTP를 통한 펌웨어 자동 업데이트
- Strong Password 및 Pre-Login 배너 지원
- 입력 전원 (VAC)
- 입력 전력 (W)
- 시스템 총 전력 (W)
- 시스템 면적 (SqFt / SqM)
- 면적당 시스템 전력 (W/SqFt / W/SqM)
Web Interface, SSL, SSH, Telnet, SNMP & RS-232 access, 10/100 Base T-Ethernet, SSLv3/TLSv1, SNMPv2, TACACS+, LDAP, LDAPS, RADIUS, DHCP, SMTP/Email, Syslog
EMCU(Environmental Monitoring Control Unit)를 이용하여 Network Rack의 내부온도, 습도, 침수여부 및 Cabinet Door의 개폐여부를 실시간으로 원격 감시함으로써 외부의 침입, 침수 등 불의의 사고에 신속하게 대처하고 온도 또는 습도의 상승으로 인한 네트워크 장애를 미연에 방지할 수 있습니다.
Pass-Thru Console Port를 통해 연결된 라우터, 허브 그리고 스위치와 같은 네트워크 장비들의 상태를 원격에서 모니터링 할 수 있고, boot-prompt level access 또는 remote configuration을 할 수 있습니다.
IP기반으로 접속이 불가능한 경우, 내장형 또는 외장형 모뎀을 이용하여 센트리매니저에 접속하여 장비를 안전하게 관리할 수 있습니다. 특히 라우터, 스위치 등의 관리장비가 Lock-up되었을 때 신속한 복구와 처리가 가능합니다
Sentry Power Manager(SPM)
Sentry Smart, Switched, POPS CDU와 같은 지능형 제품들은 SPM과 연계하여 동향 및 전원 리포트뿐만 아니라 소비용도와 전원 모니터링에 대한 추가적인 전원 정보를 얻을 수 있습니다.
